胶布类产品

整体成型胶囊

变压器储油柜胶囊主要用于补偿变压器油由于热胀冷缩造成的体积变化，起呼吸的作用；同时防止变压器油与空气直接接触，减慢油的劣化速度，起隔离作用。变压器储油柜胶囊的性能与质量对变压器安全运行极其重要。长期以来，整体成型胶囊凭借着质量稳定、结构合理、使用寿命长等优势在全球得到广泛应用，ABB、SIEMENS、GE及国内500kV以上重点AYX爱体育几乎全部使用整体成型胶囊。我国整体成型胶囊依赖于进口，不仅成本高，而且交期长，难以应急响应，长期受制于人。 im体育官方网站技术团队历经8种主要配方，数百个配比的反复原料设计，克服4个主要工艺阶段的种种困难，耗时2年，im体育官方网站研发出的整体成型枕式胶囊，在国内外得到大量应用。

更多信息

产品特点

产品优势

产品价值

　　im体育官方网站整体成型胶囊由大型专用设备高温高压整体硫化成型，整个工艺过程不使用任何溶剂和滑石粉，生产过程更加绿化，胶囊对变压器油零污染，大大提高了胶囊的产品质量和使用寿命，性能超过国外同类型产品，实现了高压、超高压、特高压电压各等级全覆盖。

　　1.原料：部分产品采用双面异种胶复合胶布，原料更领先

　　气面胶-布基骨架-油面胶”双面异种胶复合胶布取代传统的双面同种胶胶布。

　　气面胶专注于提升气密性和耐空气老化性能，油面胶专注于提高耐油和耐磨性能。

　　自主配方、进口主材。

　　2.工艺：拥有发明专利（专利号：ZL 2016 1 0753367.X）的胶囊整体成型工艺，更耐压、更可靠

　　整体成型工艺取代传统手工胶水粘接工艺，胶囊采用大型设备高温高压整体成型。

　　所有接缝不使用胶水粘接，大幅提升接缝强度，胶囊耐压性能更好、寿命更长。

　　所有接缝不用手工成型，彻底解决质量分散性问题，胶囊质量更可靠。

　　3.结构：创新的金属气嘴，强度高、气密性更好

　　金属气嘴取代传统橡胶气嘴

　　金属气嘴强度博奥体育app官方首页登录于橡胶气嘴，更好承受因气嘴根部与储油柜间局部真空导致的巨大应力

　　金属气嘴彻底解决橡胶气嘴因外部接触大气老化导致的储油柜漏气、渗水问题

　　1.相比较传统手工胶水粘接工艺，im体育官方网站整体成型胶囊性能与质量全面领先，产品一致性也更好，彻底杜绝了胶囊泄漏问题;

　　2.相比较传统手工胶水粘接工艺，im体育官方网站整体成型工艺采用大型设备高温高压整体成型，极大提升了胶囊接缝强度以及耐压性能;

　　3.相比较传统手工胶水胶囊，im体育官方网站整体成型胶囊原料采用双面异种胶结构，保证产品更耐老化，胶囊使用寿命更长;

　　4.相比较传统的橡胶气嘴，im体育官方网站整体成型胶囊采用金属气嘴，不仅强度高、气密性好而且不会被腐蚀，能更好承受因气嘴根部与储油柜间局部真空导致的巨大应力，可彻底解决橡胶气嘴强度不够及老化导致的储油柜漏气、渗水问题;

　　5.相比较传统手工胶水粘接工艺，整体成型工艺生产过程中不使用滑石粉，胶囊对变压器油零污染。

　　im体育官方网站整体成型胶囊与传统手工胶水粘接胶囊技术参数对比

序号	项目名称	GBT24142	手工胶水粘接胶囊	整体成型胶囊
1	厚度，mm	0.5~0.8	0.6~0.8	1.0~1.1
2	拉断力，N	≥750	800~1300	≥2200
4	搭接强度，N	≥750	800~1300	≥2200
3	涂覆层粘合强度,N/50mm	≥50	50~70	≥100
7	撕裂强度,N	≥20	20~30	≥100

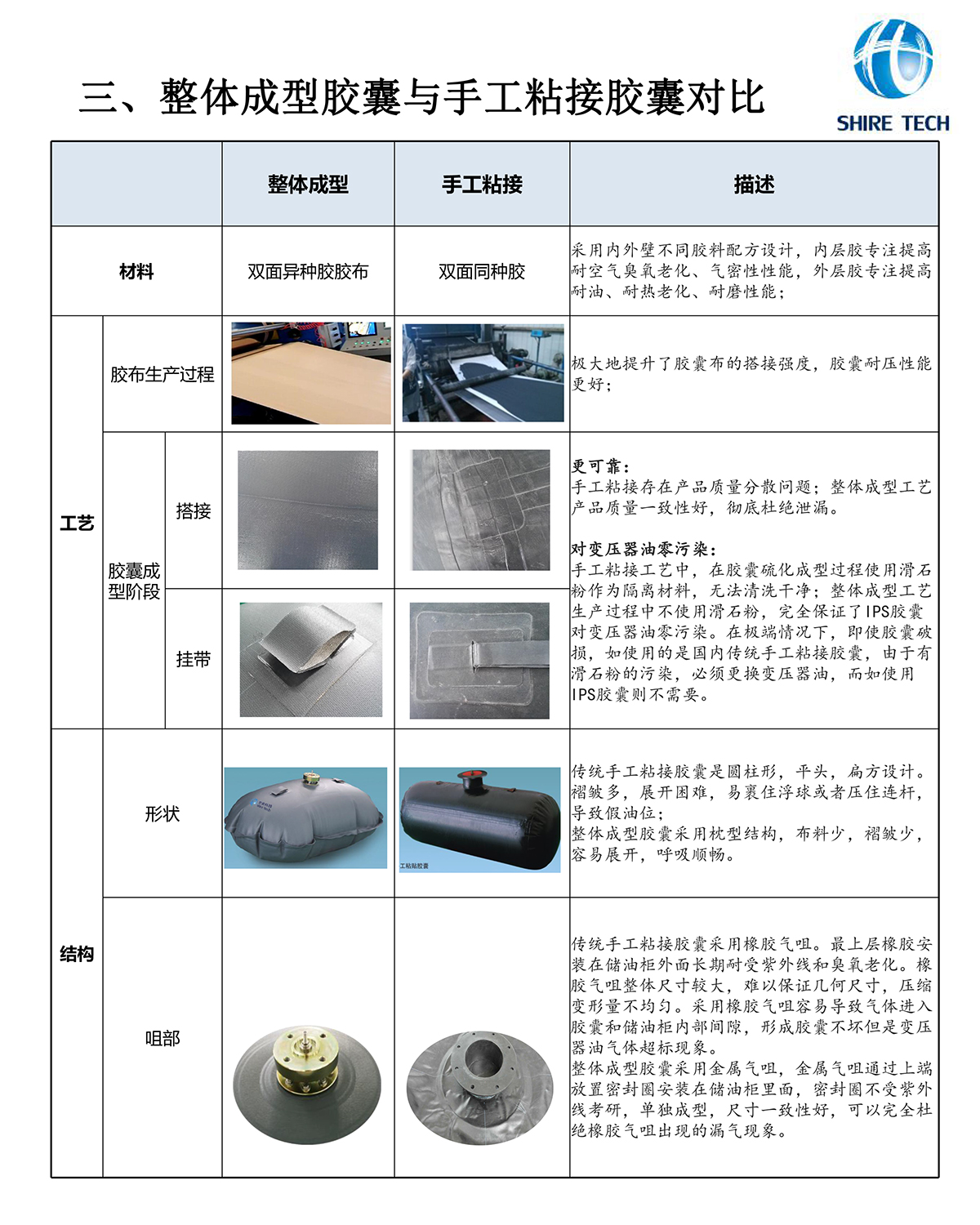

　　im体育官方网站整体成型胶囊与传统手工胶水粘接胶囊工艺对比

工艺类型	粘接时胶布硫化状态	硫化成型-压力	硫化成型-温度
手工胶水粘接	生胶布、半硫化胶布正硫化胶布	无压力	130℃
整体成型	生胶布	2-4MPa	160~170℃

整体成型胶囊

无
